TUGAS 9 PEMASANGAN KABEL JARINGAN [LAN]





PEMASANGAN KABEL JARINGAN [LAN]


v Alat yang digunakan :
     Ø  TANK CRIMPING
     Ø  KABEL TESTER
    Ø   KONEKTOR RJ 45
                Ø  KABEL UTP KATEGORI 5



  Trik Cara Memasang Kabel Jaringan UTP dengan rj45Trik Cara Memasang Kabel Jaringan UTP dengan Kabel UTP kategori 5
Trik Cara Memasang Kabel Jaringan UTP dengan Kabel Tester



 v Cara Pemasangan Kabel :

·        Perlu anda ketahui bahwa kabel UTP memiliki 4 pasang kabel kecil didalamnya yang memiliki warna yang berbeda. 4 pasang kabel itu adalah:
Pasangan 1 : Putih/Biru dan Biru,
Pasangan 2 : Putih/Oranye dan Oranye,
Pasangan 3 : Putih/Hijau dan Hijau,
Pasangan 4 : Putih/Coklat dan Coklat

Pemasangan kabel UTP sendiri terbagi dua jenis. Straight Through dan Cross Over. Perbedaannya adalah:
1.     Straight Through
Jenis terminasi ini paling sering dipakai pada LAN Ethernet 10BaseT, untuk menghubungkan PC dengan HUB atau SWITCH, PC dengan outlet di dinding, ataupun untuk instalasi dari HUB ke outlet di dinding.
Secara warna, urutan kabel pada saat dipasang pada konektor RJ 45 adalah :
Pin 1 : Putih/Oranye
Pin 2 : Oranye
Pin 3 : Putih/Hijau
Pin 4 : Biru
Pin 5 : Putih Biru
Pin 6 : Hijau
Pin 7 : Putih/Coklat
Pin 8 : Coklat
**-> Urutan ini berlaku sama pada 2 sisi kabel.

2.      Cross Over
Kabel jenis ini biasanya dipakai untuk menghubungkan HUB/SWITCH dengan HUB/SWITCH yang lain.
Urutan pemasangan :
Salah satu sisi kabel diterminasi sesuai dengan standard “Straight Through”, sedangkan sisi kabel lainnya, dilakukan “Cross-Over”, sbb :
Pin 1 : Putih/Hijau
Pin 2 : Hijau
Pin 3 : Putih/Oranye
Pin 4 : Biru
Pin 5 : Putih/Biru
Pin 6 : Oranye
Pin 7 : Putih/Coklat
Pin 8 : Coklat
**-> Harap diingat bahwa yang di-cross-over hanya salah satu sisi kabel saja.

v Cara Pengetesan :

·        Setelah kabel dimasukkan ke konektor, lalu klem (jepitlah) konektor dengan tang klem hingga terminal-terminal menjepit kabel dengan kuat.
·        Pasang kedua ujung kabel dengan konektor, lalu lakukan pengujian dengan menggunakan kabel tester.
 Setelah berhasil melakukan pemasangan kabel pada konektor dengan pengetesan dengan kabel tester, hubungkan dua buah PC dengan kabel tersebut.

Catatan :
Untuk menguji apakah ada hubungan antar PC dalam jaringan, Anda dapat menggunakan perintah ping nomor IP peserta jaringan lain. Biasanya keber- hasilan pemasangan kabel dapat pula dilihat dari lampu pada landcard atau HUB yang menyala.

Selasa, 19 Februari 2013

tugas 8 cara memasang jumper front panel, front USB, dan front Audio


front-panel

Contoh 1 Pemasangan Jumper Front Panel

frontpanel_legend
  • Pin X dan 9 – Untuk memastikan anda melihat pin front panel pada kedudukan yang betul.
  • Pin 1 dan 3 – Untuk Lampu LED semasa hard disk dibaca.
  • Pin 2 dan 4 – Untuk Lampu LED semasa komputer sedang ON Power.
  • Pin 5 dan 7 – Untuk fungsi button reset.
  • Pin 6 dan 8 – Untuk fungsi button ON komputer.

Contoh 2 Pemasangan Jumper Front Panel

front-panel-motherboard
  • 4 pin warna oren – Untuk jumper speaker.
  • 2 pin warna merah – Untuk fungsi button ON komputer.
  • 2 pin warna hijau tua – Untuk fungsi button reset.
  • 2 pin warna hijau muda – Untuk Lampu LED semasa komputer sedang ON Power.
  • 2 pin warna biru – Untuk Lampu LED semasa hard disk dibaca.

1. Lampu LED Harddisk (HDD LED)
2. Tombol Power (Power SW)
3. Tombol Reset (RESET SW)
4. Lampu LED Power (POWER LED)
Foto di bawah ini menunjukkan kabel-kabel yang saya maksud
Cari saja dibarisan pin-pin tersebut yang mempunyai keterangan Front Panel atau F_Panel. 2 foto berikut adalah pin Front panel yang biasa ditemui. Terdiri dari 10 pin dengan salah satu pin yang terletak di ujung kanan atas, "KOSONG".

Pin yang kosong tersebut adalah pin nomor 10, sedangkan ujung yang berseberangan adalah pin nomor 1. Sehingga lima pin dibawah semua bernomor ganjil, dari kiri ke kanan bernomor 1-3-5-7-9. Sedangkan pin-pin pada barisan atas bernomor genap 2-4-6-8-10.

Berikut saya gambarkan susunan pin yang telah saya beri nomor, ingat pin nomor 10 adalah yang "KOSONG".
Sekarang tinggal menghubungkan pasangan kabel masing-masing ke pin-pin tersebut. Yang akan dihubungkan adalah :

1 - 3          Ke kabel HDD LED
2 - 4          Ke kabel POWER LED
5 - 7          Ke kabel RESET SW
6 - 8          Ke Kabel POWER SW
Sedangkan pin nomor 9 biarkan KOSONG.

 FRONT USB



Perhatikan gambar berikut ini:
Ini adalah gambar Front_USB

USB : http://scd-blogs.blogspot.com/







 posting ini akan membantu anda pada terutama pada pemasangan front USB dan AUDIO pada casing yang belum di setting/plot yang tinggal colok, dimana kabel-kabelnya masih tersebar menjadi bagian-bagian yang harus dicolokkan satu persatu.
Perhatikan gambar berikut ini:



Ini adalah gambar Front_USB. Lihat pula gambar ini untuk Front_AUDIO, Azalia AC97

Keterangan :
Bila audio depan tidak dipasang “umumnya” ada dua bagian yang dijumper yaitu R-out dengan R-in dan L-Out dengan L-in, karena pada motherboard lama bila tidak “dijumper’ soundnya tidak akan bunyi sekalipun drivernya telah terisi/ada. Tetapi pada motherboard yang terbaru jumper tidak diperlukan dan sound tetap bunyi.

Catatan lain :
Ada dibeberapa casing yang tidak tersedia kabel R-in dan L-in nya, bila yang dicolok hanya R-out dan L-out nya (khusus pada mobo lama), maka tidak bisa sound depan dan belakang bunyi secara bersamaan atau malah hanya sound depan saja yang bisa berfungsi (output sound belakang tidak bunyi), dan kalau demikian adanya kita bisa mengakalinya dengan memberi jumper R-in dan L-in, dengan cara digabungkan R-out dan R-in dengan sebuah kabel, demikian juga L-out dan L-in, sehingga susunan kabelnya menjadi standar yang berlaku untuk azalia/AC97 yakni, mic, mic power/bias, ground, R-out, R-in, L-out dan L-in.

Saran scd-blogs adalah agar kita sangat hati-hati dalam memasang dan mengecek ulang susunan kabel F_USB dan F_AUDIO karena kalau salah pasang berakibat “fatal” terbakarnya USB flashdisk atau chipset USB dan Chipset Audio nya. Untuk pengetesan USB depan sebaiknya memakai mouse terlebih dahulu, bila mousenya menyala berarti ada powernya dan bila mouse jalan berarti benar susunannya, dan untuk mengetes audio gunakan earphone agar “feedback” nya tidak terlalu besar, yang membuat rusak biasanya kesalahan memasang mic/mic power,…





 FRONT AUDIO

Front Panel Audio Connector

Front Panel Simbadda Sim-V

Front Panel Audio Connector P5PE-VM
Saya menggunakan casing Simbadda Sim-V 10825, petunjuk di kabel sangat berbeda dengan penamaan di motherboard. Begitu pula petunjuk di manual Motherboard Asus P5PE-VM berbeda dengan manual di Gigabyte GA-8I865GME-775-RH (-AS) padahal keduanya menggunakan AC’97 Audio Standard. Seperti biasa saya melakukan trial n error yang memiliki resiko untuk merusak mainboard. Yehaa! Hasilnya adalah sebagai berikut :
Front Panel Audio Connector
Front Panel Audio Connector P5PE-VM
A = Konektor Line-Out Speaker Kiri (Line-Out Left -White)
B = Konektor Line-Out Speaker Kanan (Line-Out Right -Blue)
C = Konektor Microphone (Mic Line-In -Red)
D = Konektor AGround (Grounded -Black)
Ada satu lagi kabel konektor yang bertulis Mic Power (Mic Pwr -Orange), saya pasang pada konektor di mainboard (E) malah membuat front panel bagian mic menjadi tidak berfungsi. Jadi saya lepas saja, membiarkannya jomblo tanpa pasangan.







Kamis, 14 Februari 2013

Tugas 8


NAMA IDENTITAS DIRI
SEKOLAH JURUSAN FACEEBOOK TWITTER BLOG NO.HP
ANIS SMKN 01 KADEMANGAN TKJ anis.fitria59
@yahoo.co.id
anis.fitria59
@yahoo.co.id
anischinonarewel.
blogspot.com
085606034XXX
DEVITA SMKN 01 NGLEGOK TKJ dea14cute
@yahoo.co.id
dea14cute
@yahoo.co.id
devitadea7.
blogspot.com
085646536XXX
HANA SMKN 01 KADEMANGAN TKJ hanacute487
@rocketmail.com
Rohanapratiwi
@yahoo.co.id
rohanapratiwi.
blogspot.com
085646343XXX
ANGGA SMKN 01 KADEMANGAN TKJ Anggeng
@gmail.com
anggaanggeng
@yahoo.co.id
angganovitasari.
blogspot.com
085749575XXX
SOFYAN SMKN 01 UDANAWU TKJ Sopens7
@yahoo.com
Sopens7
@yahoo.com
King-of-Sopen.
blogspot.com
085755589XXX
ARYL SMKN 01 NGLEGOK TKJ arielgopek
@yahoo.com
arielgopek
@yahoo.com
arielgopek.
blogspot.com
085853299XXX

Minggu, 03 Februari 2013

Tugas 6

sinhai-computer.blogspot.com



sinhai-computer.blogspot.com

Jumat, 18 Januari 2013

TUGAS 4

Jenis-Jenis RAM

http://komponenelektronika.net/wp-content/uploads/2012/05/EDO-RAM.png

  • EDO RAM
    EDO RAM dapat memberikan performa system 50% lebih cepat dibandingkan dengan DRAM. EDO RAM memiliki kecepatan maksimal 50MHz EDO RAM juga harus membutuhkan L2 Cache untuk membuat semuanya berjalan dengan cepat, namun jika user tidak memilikinya, maka EDO jenis-jenis RAM akan berjalan jauh lebih lambat.

    http://komponenelektronika.net/wp-content/uploads/2012/05/SDRAM.jpg

    SDRAM (Synchronous DRAM)
    SDRAM bukanlah sebuah ekstensi dari seri EDO RAM yang lama, namun merupakan tipe baru dari DRAM. SDRAM mulai berjalan dengan kecepatan transfer 66MHz dan saat ini dapat berjalan dengan kecepatan 133MHz (PC133), dan bakan hingga 180MHz atau lebih tinggi. Untuk mempercepat kinerja processor, maka RAM generasi baru seperti DDR dan RDRAM biasanya dapat mendukung performa yang lebih baik.

http://komponenelektronika.net/wp-content/uploads/2012/05/DDR-RAM.jpg

DDR (Double Data Rate SDRAM)
DDR pada dasarnya memiliki kecepatan transfer dua kali lipat daripada SDRAM. DDR akan beroperasi di 333MHz, dengan pengoperasian sebenarnya 166MHz. DDR RAM juga kompatibel dengan SDRAM secara fisik, namun menggunakan bus parallel yang sama, sehingga membuat implemnetasi lebih mudah dibandingkan RDRAM, yang merupakan teknologi berbeda.


Apa Bedanya DDR, DDR2, dan DDR3? Image

1. DDR

DDR (double data rate) RAM generasi 1 merupakan memori yang mulai menggunakan teknologi double clock cycle. Ini berbeda dengan SDR (single data rate) RAM yang hanya mampu melakukan single clock cycle. Sehingga DDR RAM mampu mentransfer data dua kali lebih cepat.
Apa Bedanya DDR, DDR2, dan DDR3? Image
DDR RAM ini ada beberapa jenis seperti DDR-200 (memiliki memory clock 100 MHz), DDR-266 (memiliki memory clock 133 MHz), DDR-333 (memiliki memory clock 166 MHz) dan DDR-400 (memiliki memory clock 200 MHz). Frekuensi transfer yang bisa dihasilkan DDR1 hanya antara 200-400 MHz.

2. DDR2

DDR2 RAM memiliki clock cycle dua kali lebih banyak. Artinya, kemampuanya dua kali lebih cepat dibandingkan DDR1. Memory clock-nya terentang dari 100 MHz sampai 266 MHz. Jenis DDR2 memiliki nama standar DDR2-400, DDR2-533, DDR2-667, DDR2-800 dan DDR2-1066. Dan frekuensi transfer antara 400-1966 MHz.
Apa Bedanya DDR, DDR2, dan DDR3? Image

3. DDR3

Sementara DDR3 RAM, dari segi memory clock-nya tak jauh beda dengan DDR2 yaitu dari 100 MHz sampai 266 MHz. Bedanya terletak frekuensi transfernya yang lebih tinggi yaitu mencapai 2133 MHz (DDR2 maksimal hanya sampai 1066 MHz) dan voltasenya yang lebih hemat yaitu hanya 1.5v (DDR2 memerlukan voltase 1.8v dan DDR 1 dengan 2.5/2.6v).
Apa Bedanya DDR, DDR2, dan DDR3? Image

Berikut perbedaan antara memory DDR, DDR2, dan DDR3:

  1. Waktu release. DDR mulai dikembangkan mulai tahun 1996 sampai 2000an setelah itu muncul DDR2 yang diluncurkan pada tahun 2004 bersamaan dengan diperkenalkannya platform LGA 775 dari intel. Sedangkan prototype DDR3 mulai diperkenalkan pada 2005, namun baru resmi dipasarkan mulai juni 2007 lewat produck Motherboard P35.
  2. Bentuk dan ukuran. Secara umum ukuran dan bentuk memory hampir sama. Yang paling membedakan antara bentuk DDR, DDR2 dan DD3 adalah notch atau socket. Pada memory DDR, notch ini terletak sedikit ke arah sisi kanan, sedangkan notch pada DDR2 terletak sedikit lebih ke tengah board modul memori. Namun di DDR3 notch lebih ke pinggir dari pada DDR2. Memori DDR memiliki pin 184 buah (92-pin di setiap sisinya), sedangkan memori jenis DDR2 dan DDR3 memiliki pin yang lebih kecil dan padat jumlahnya 240 buah (120-pin di setiap sisi).
DDR DDR2 DDR3
  1. Konsumsi daya listrik. DDR3 mengkonsumsi daya listrik lebih kecil yaitu 1,5 V, sedangkan DDR2 1,8 V dan DDR 2,5 V.
  2. Performance. DDR memiliki memory clock antara 100 – 200MHz dan Frekuensi transfer yang bisa dihasilkan hanya antara 200-400 MHz. DDR2 Memory clock-nya antara 100 MHz sampai 266 MHz Dan frekuensi transfer antara 400-1966 MHz. Sedangkan memory clock DDR3 hampair sama dengan DDR2 yaitu dari 100-266 MHz. Bedanya terletak di frekuensi transfernya yang mencapai 2133 MHz.
Secara umum kinerja DDR3 memang lebih menjanjikan dari pada generasi sebelumnya. Namun jenis memory DDR dan DDR2 saat ini banyak digunakan oleh pengguna komputer desktop dan notebook.




Selasa, 15 Januari 2013

TUGAS 3
















Indikator blinking/troubleshooting

Menurut saya Canon adalah printer favorit, bisa di bilang favorit karena printer ini mempunyai kualitas hasil cetakan bagus dan cepat. Tapi mungkin terdapat banyak masalah yang terjadi.

macam-macam blinking yang terjadi pada printer Canon ip 1880 dan cara penyelesainnya:
  1.  Blink oranye 1x hijau 1x bergantian, printer minta di reset,
  2.  Blink oranye 2x hijau 1x, tidak ada kertas atau kertas tidak bisa masuk, buka cover lihat sensor dibelakang plat belakang catridge kadang-kadang sensor tidak mau balik, posisi sensor harus menempel di plat.

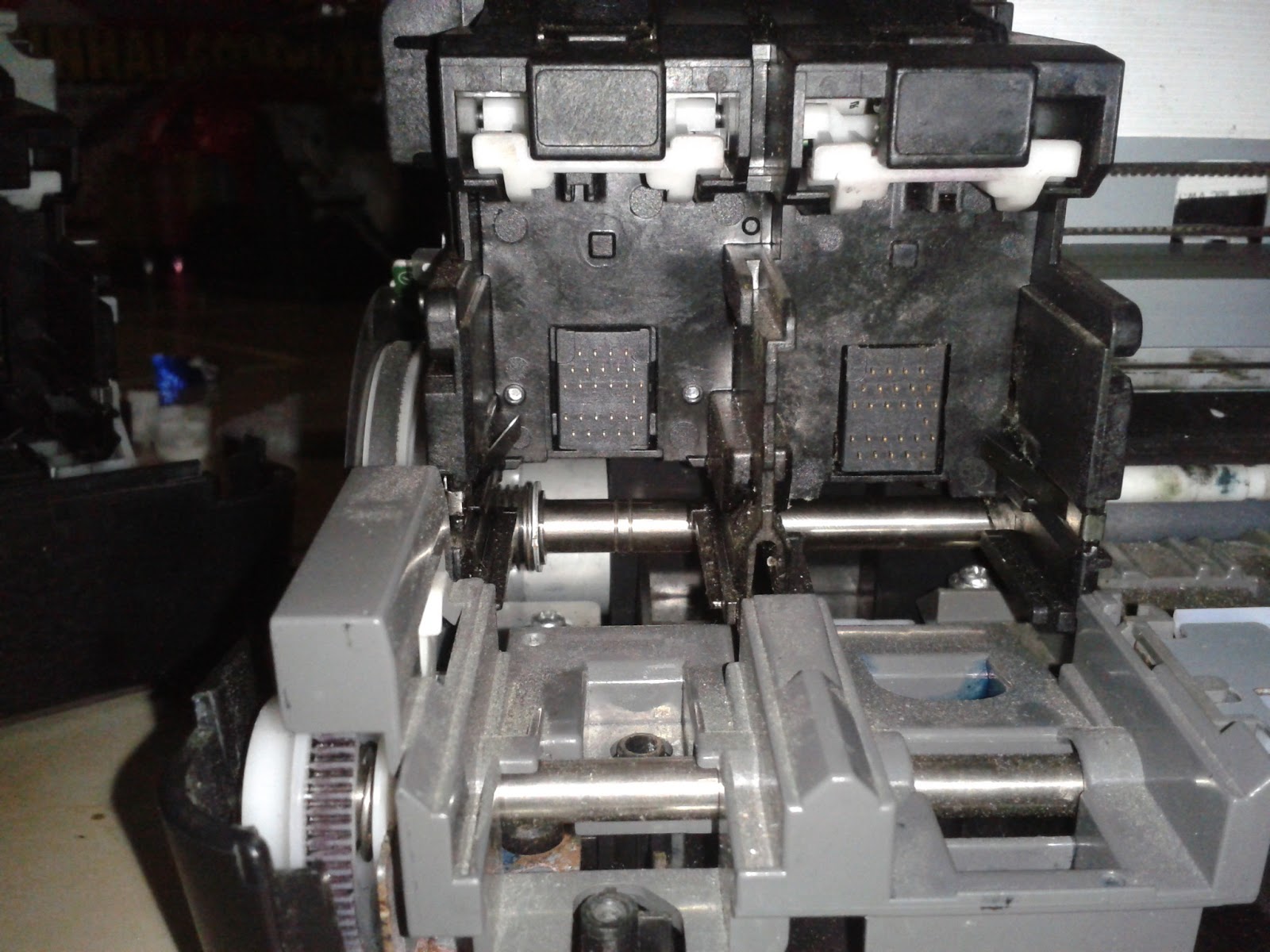

  3.  Blink oranye 3x hijau 1x, kerusakan pada mekanik, cara penyelesaiannya buka cover printer lihat bagian cleaning unit disana banyak kotoran tinta yang sudah mengering. bersihkan dan printer akan kembali normal cuma sebelum dibersihkan lihat dulu sensor-sensornya ada yang kotor atau kabelnya putus.
  4.  Blink oranye 4x hijau 1x, reset catridge, caranya pencet dan tahan tombol resume selama +/- 1 menit
  5.  Blink oranye 5x hijau 1x, kerusakan pada cartidge, biasanya black
  6.  Blink oranye 7x hijau 1x, kerusakan pada catridge, biasanya color
  7.  Blink oranye 8x hijau 1x, reset catrid, caranya pencet dan tahan tombol resume +/- 1menit lalu gunakan software Resetter nya
  8.  Blink oranye 14x – 15x hijau 1x, kerusakan catridge, caranya ganti cartdige dengan yang normal, pake print sekali, matikan, ganti catridge semula, selesai.
  9.  Blink oranye 16x hijau 1x, catridge minta di reset, caranya pencet dan tahan tombolresume selama +/- 1 menit lakukan 2x


kode blink yang ditampilkan pada ke dua led indikator antara lain sebagai berikut :

1.       3x berkedip led indikator orange setelah itu diikuti 1x berkedip led indikator green, berarti printer mengalami kerusakan pada mekanik printer.
2.       5x berkedip led indikator orange setelah itu 1x berkedip led indikator green, berarti cartridge warna atau cartridge hitam rusak.
3.       7x berkedip led indikator Orange setelah itu disambut dengan kedipan 1x led indikator green itu berarti cartridge warna rusak
4.       8x berkedip led indikator Orange setelah itu 1x berkedip led indikator green kejadian ini disebut Ink Tank Full. Printer anda perlu di reset dengan software general tool resetter.
5.       14x berkedip atau 15x berkedip led indikator Orange setelah itu 1x berkedip led indikator green, itu berarti cartridge hitam rusak.



 Cara mereset printer canon iP1880 secara manual


·  Hidupkan printer canon iP1800
·  lepas kabel power di belakang printer, saat printer dalam keadaan hidup
·  Ketika printer sudah off/mati tekan dan tahan tombol power kemudian pasang kembali kabel power printer.
·  Tombol power masih tetap ditekan dan ditahan, kemudian tekan tombol resume 2 kali
·  Jika sudah,lepaskan tombol power tadi .
·  Maka secara otomatis printer canon IP1800 akan terinstal kembali dan tunggu sampai proses instalasi selesai.
·  Setelah proses installasi selesai masuklah ke menu Printer and Faxes, secara otomatis driver printer Canon IP1800 akan bertambah yaitu canon ip1800
·  Kemudian lakukan test print, selesai....


Cara mereset printer canon iP1880 menggunakan software General Tool

https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhXdm4dtQca25Hx1etPj21h73YTT7aCSFZYsW7cxUsKxATKZp0rOk7CvMn5D1VpPSQSftKws73J18R5FsKeaGXcSrp0nN20xtfZbaJVQuHRhbYrNvaGrZAOdqb3HqKjEhQIOnX-pSFqS28/s1600/iptool+0.9.2.JPG
Silakan anda download software Resetter Untuk type ipTool 0.9.2 seperti gambar diatas

1.      Jalankan program iPTool.exe
2.      Lihat menu Reset Counters, pada submenu Ink Counter silakan klik “Reset Black”, lalu muncul kotak dialog silakan anda pilih yes, lakukan hal yang sama pada “Reset Color”.
3.    Lihat menu dibawahnya yaitu Waste Ink Counter, silakan klik “Reset Main”, lalu muncul kotak dialog, pilih saja yes. Lakukan hal yang sama pada “Reset Platen”.
4.    Lihat menu EEPROM Operations lalu klik “Reset”, kemudian muncul kotak dialog pilih saja yes
5.    Selesai, klik Exit
